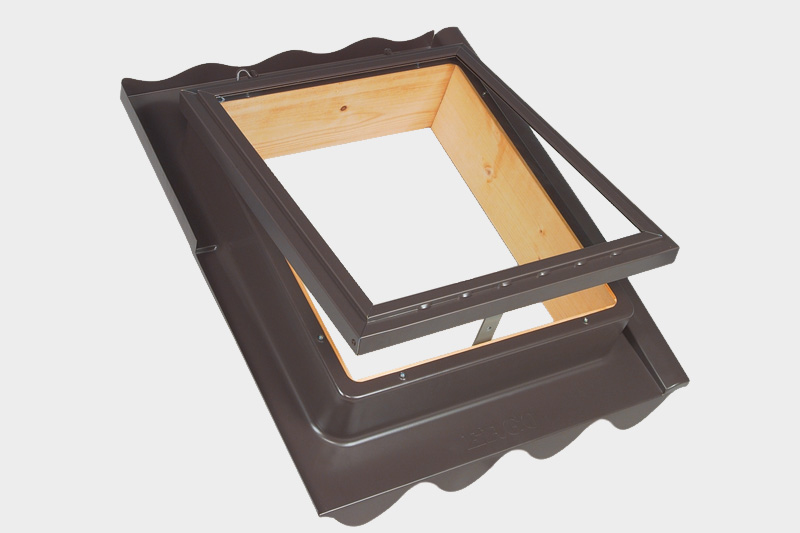

Bild ERGO-Dachfenster 2000 EED


DACHFENSTER 2000 EED

Holzrahmen-Innenmaß 430 x 495 mm

Verfügbare Farben:


Passend zum Anschluss an:

- Bramac Donau
- Eternit Europa-Dachstein


PRODUKTVORTEILE

  • Passgenaues Dachfenster 4-pfannig
  • Nahtlos aus einem Stück tiefgezogen
    - extrem robust
  • Bruchfest und winddicht
  • Mit stabilem Holzrahmen und 4 mm Einscheiben-Sicherheitsglas ausgestattet
  • Drei Lüftungsstellungen

    • Technische Daten



      Material:                Feuerverzinktes Stahlblech 1 mm, mit wetterfesten Dachfarben pulverbeschichtet

      Herstellung:          Im Tiefziehverfahren

      Holzrahmen:         Aus Fichten/Tannenholz 18 mm, Höhe 150 mm

      Außenmaß:           470 x 535 mm

      Innenmaß:             430 x 495 mm (=Ausstiegsmaß)

      Verglasung:          4 mm Einscheiben-Sicherheitsglas (ESG)

      U-Wert:                  5,8 W/m2K

      Dachneigung:       Ab 20° Dachneigung geeignet


    • Beschreibung



      ERGO-Dachfenster 2000 dienen dem Handwerker und Rauchfangkehrer als Ausstieg für Wartungsarbeiten am Dach sowie zur Belichtung und Belüftung des unbewohnten Dachraumes. Das ERGO-Dachfenster ist in drei Lüftungsstellungen zu arretieren wobei die Öffnung aus Schneeeinfall-Gründen nach oben erfolgt.

      Der Holzrahmen dient einerseits zur Stabilität des Dachfensters und unterstützt andererseits die Ausstiegssicherheit. Außerdem deckt er Holzrahmen die Ziegeleinsicht auf der Dachrauminnenseite rundherum optisch sauber ab.


      Anwendungsbereich

      - Passend zum Anschluss an Bramac Donau und Eternit Europa-Dachstein
      - Als Ausstieg für Handwerker und Rauchfangkehrer
      - Zur Belichtung und Belüftung von unbeheizten Dachböden
      - Ab 20° Dachneigung geeignet
      - Nicht geeignet für den Einbau in isolierten oder beheizten Dachräumen

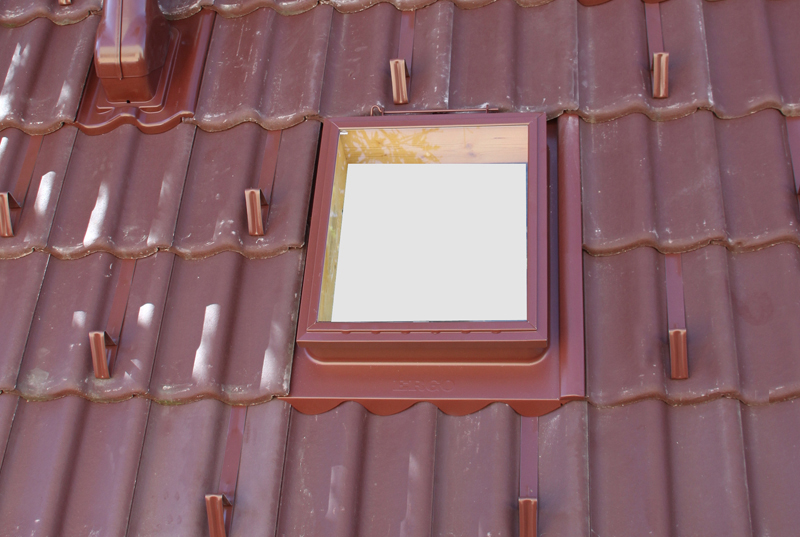

      Hinweise zur Verarbeitung

      Vor der Dachfenstermontage den Glasrahmen.

      Betondachsteine reihenweise bis zur Unterkante der Dachfenster-Einbaustelle decken. Rechte Betondachsteinreihe bis zur Einbaustelle eindecken. Für den Lattenausschnitt 5 cm vom Betondachstein eine Strichmarkierung auf der Dachlatte anbringen. Von der ersten Strichmarkierung eine zweite im Abstand von 47 cm setzen. Dachlatten an den beiden Markierungen durchsägen.

      Dachaussteigfenster einlegen und beidseitig mit einer 60 mm Spannplattenschraube fixieren. Betondachsteine seitlich und oberhalb des Dachfensters andecken. Abschließend den Glasrahmen wieder montieren.
