ENTLÜFTERSETS

ERGO-Entlüftersets dienen zum Entlüften von Küchen- und Sanitäranlagen sowie Abwasserrohrentlüftungen.

Durch die Verwendung von 100 % Kunststoff-Neuware sind ERGO-Entlüftersets extrem schlagzäh, widerstandsfähig und langlebig. Durch die Zugabe von UV-Schutz behalten ERGO-Entlüfter- und Antennensets ihre satte, glänzende Farbe für viele Jahre und bleichen nicht aus.


ENTLÜFTERSET FZS

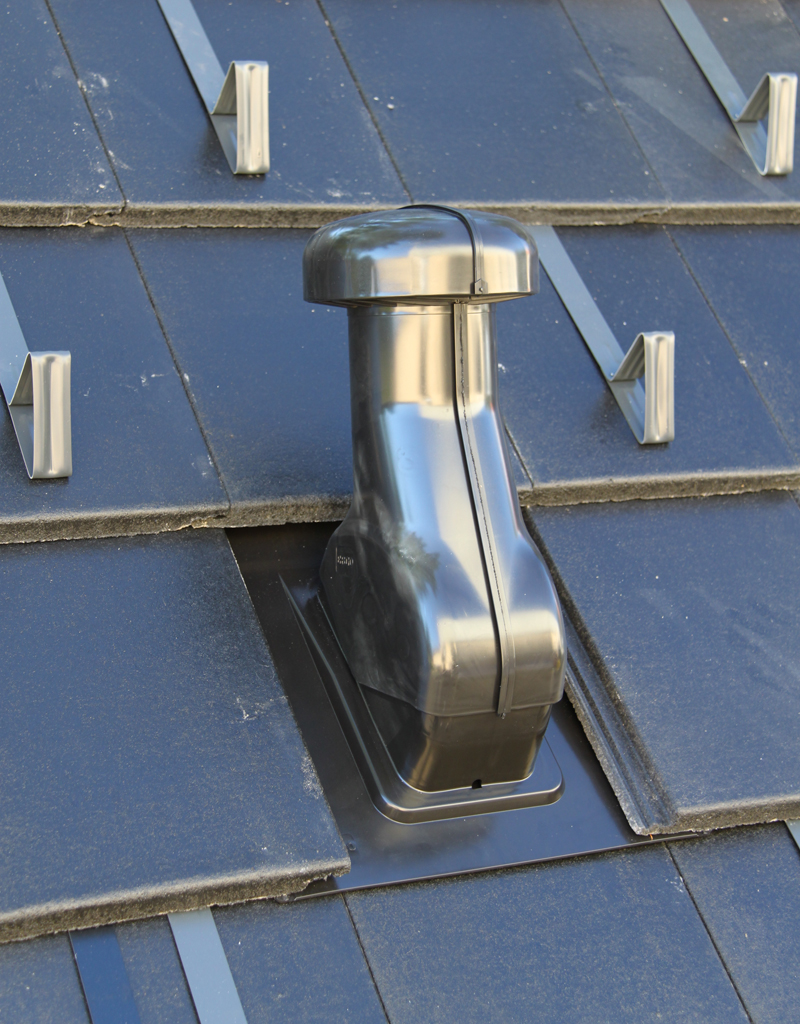

Bild ERGO-Entlüfterset FZS


passend zum Anschluss an:

- Glatte Dachmaterialien
- Schiefer, Naturschiefer
- Biber, Tasche, Wiener Tasche
- Bramac Reviva / Tegalit
- Eternit Faserzementplatten / Flacheternit
- Tondach Biber / Biberfalz / Steinbrück
- Villas Bitumenschindel

Verfügbare Farben:


PRODUKTVORTEILE

  • Rohrdurchmesser 125 mm -
    extrem hoher Lüftungsquerschnitt
  • Schwitzwasserableitung über das Dach
  • Innenliegender Zahnkranz für eine
    dauerhafte, senkrechte Rohrstellung


      • Technische Daten



        Material:                       Hochwertiger Kunststoff mit UV-Schutz

        Grundplatte:                Format 40 x 40 cm

        Rohrdurchmesser:      125 mm durchgehend

        Lüftungsquerschnitt:  122,65 cm2

        Flexanschluss:            125 mm Durchmesser mit Übergang (Reduzierung) auf 100 mm

        Set besteht aus:          - Grundplatte mit integrierter Schwitzwasserentsorgung

                                              - Rundes Entlüfterrohr NW 125 mm

                                              - Flexanschluss 650 mm lang, NW 125 mm mit Übergang auf 100 mm

                                              - Dachbahnanschluss

        Geeignet für:                Steildächer mit einer Dachneigung von 15 bis 60 Grad


      • Beschreibung



        ERGO-Entlüftersets überzeugen den qualitätsbewussten Handwerker durch die 7 Plus:

        - Schwitzwasserableitung über Dach
        - Innenliegender Zahnkranz zur Verschubsicherung
        - Geeignet für Dachneigungen von 15° bis 60°
        - Zwei Universaltypen mit Bleischürze
        - Hoher Lüftungsquerschnitt
        - Dachbahnanschluss-Element nach ÖNORM B 4119
        - Farbgarantie für viele Jahre


        Anwendungsbereich

        - Passend zum Anschluss an glatten Dachmaterialien, Schiefer, Naturschiefer, Biber, Tasche, Wiener Tasche, Bramac Reviva / Tegalit, Eternit Faserzementplatten / Flacheternit, Tondach Biber / Biberfalz / Steinbrück, Villas Bitumenschindel
        - Raumentlüfter für Küchen- und Sanitäranlagen sowie Abwasserrohrentlüftungen
        - Sekundenschnelle Montage

        Hinweise zur Verarbeitung


        Einbauanleitung ERGO-Entlüftersets Rund


        1) Grundplatte mit aufgeschweißtem Schwitzwasseranschluss einbauen.

        2) Rohr provisorisch aufstecken.

        3) Rohr gerade bzw. senkrecht ausrichten.

        4) Rohr aufdrücken bis es mit einem hörbaren KLICK einrastet.

        5) Das ERGO-Entlüfterset ist fertig montiert - OK.

        6) Wenn die senkrechte Stellung nicht optimal erreicht wurde, das Rohr durch einen Griff von unten in den Schwitzwasserteil beidseitig mit den Fingern wieder aus der Verankerung drücken. Das Rohr abheben und ab Punkt 2 wieder weiter und neu einsetzen.


      • Zubehör





      ENTLÜFTERSET BAD


      Bild ERGO-Entlüfterset BAD


      passend zum Anschluss an:

      - Bramac AlpenDachstein / Classic / Montero
      - Creaton Maxima (Werk Malsch)

      Verfügbare Farben:


      PRODUKTVORTEILE

      • Rohrdurchmesser 125 mm -
        extrem hoher Lüftungsquerschnitt
      • Schwitzwasserableitung über das Dach
      • Innenliegender Zahnkranz für eine
        dauerhafte, senkrechte Rohrstellung
        • Technische Daten



          Material:                       Hochwertiger Kunststoff mit UV-Schutz

          Rohrdurchmesser:      125 mm durchgehend

          Lüftungsquerschnitt:  122,65 cm2

          Flexanschluss:            125 mm Durchmesser mit Übergang (Reduzierung) auf 100 mm

          Set besteht aus:          - Grundplatte mit integrierter Schwitzwasserentsorgung

                                                - Rundes Entlüfterrohr NW 125 mm

                                                - Flexanschluss 650 mm lang, NW 125 mm mit Übergang auf 100 mm

                                                - Dachbahnanschluss

          Geeignet für:                Steildächer mit einer Dachneigung von 15 bis 60 Grad


        • Beschreibung



          ERGO-Entlüftersets überzeugen den qualitätsbewussten Handwerker durch die 7 Plus:

          - Schwitzwasserableitung über Dach
          - Innenliegender Zahnkranz zur Verschubsicherung
          - Geeignet für Dachneigungen von 15° bis 60°
          - Zwei Universaltypen mit Bleischürze
          - Hoher Lüftungsquerschnitt
          - Dachbahnanschluss-Element nach ÖNORM B 4119
          - Farbgarantie für viele Jahre


          Anwendungsbereich

          - Passend zum Anschluss an Bramac AlpenDachstein / Classic / Montero und Creaton Maxima (Werk Malsch)
          - Raumentlüfter für Küchen- und Sanitäranlagen sowie Abwasserrohrentlüftungen
          - Sekundenschnelle Montage

          Hinweise zur Verarbeitung


          Einbauanleitung ERGO-Entlüftersets Rund


          1) Grundplatte mit aufgeschweißtem Schwitzwasseranschluss einbauen.

          2) Rohr provisorisch aufstecken.

          3) Rohr gerade bzw. senkrecht ausrichten.

          4) Rohr aufdrücken bis es mit einem hörbaren KLICK einrastet.

          5) Das ERGO-Entlüfterset ist fertig montiert - OK.

          6) Wenn die senkrechte Stellung nicht optimal erreicht wurde, das Rohr durch einen Griff von unten in den Schwitzwasserteil beidseitig mit den Fingern wieder aus der Verankerung drücken. Das Rohr abheben und ab Punkt 2 wieder weiter und neu einsetzen.


        • Zubehör


        ENTLÜFTERSET BDD

        Bild ERGO-Entlüfterset BDD


        passend zum Anschluss an:

        - Bramac Donau

        Verfügbare Farben:

        PRODUKTVORTEILE

        • Rohrdurchmesser 125 mm -
          extrem hoher Lüftungsquerschnitt
        • Schwitzwasserableitung über das Dach
        • Innenliegender Zahnkranz für eine
          dauerhafte, senkrechte Rohrstellung
          • Technische Daten



            Material:                       Hochwertiger Kunststoff mit UV-Schutz

            Rohrdurchmesser:      125 mm durchgehend

            Lüftungsquerschnitt:  122,65 cm2

            Flexanschluss:            125 mm Durchmesser mit Übergang (Reduzierung) auf 100 mm

            Set besteht aus:          - Grundplatte mit integrierter Schwitzwasserentsorgung

                                                  - Rundes Entlüfterrohr NW 125 mm

                                                  - Flexanschluss 650 mm lang, NW 125 mm mit Übergang auf 100 mm

                                                  - Dachbahnanschluss

            Geeignet für:                Steildächer mit einer Dachneigung von 15 bis 60 Grad


          • Beschreibung



            ERGO-Entlüftersets überzeugen den qualitätsbewussten Handwerker durch die 7 Plus:

            - Schwitzwasserableitung über Dach
            - Innenliegender Zahnkranz zur Verschubsicherung
            - Geeignet für Dachneigungen von 15° bis 60°
            - Zwei Universaltypen mit Bleischürze
            - Hoher Lüftungsquerschnitt
            - Dachbahnanschluss-Element nach ÖNORM B 4119
            - Farbgarantie für viele Jahre


            Anwendungsbereich

            - Passend zum Anschluss an Bramac Donau
            - Raumentlüfter für Küchen- und Sanitäranlagen sowie Abwasserrohrentlüftungen
            - Sekundenschnelle Montage

            Hinweise zur Verarbeitung


            Einbauanleitung ERGO-Entlüftersets Rund


            1) Grundplatte mit aufgeschweißtem Schwitzwasseranschluss einbauen.

            2) Rohr provisorisch aufstecken.

            3) Rohr gerade bzw. senkrecht ausrichten.

            4) Rohr aufdrücken bis es mit einem hörbaren KLICK einrastet.

            5) Das ERGO-Entlüfterset ist fertig montiert - OK.

            6) Wenn die senkrechte Stellung nicht optimal erreicht wurde, das Rohr durch einen Griff von unten in den Schwitzwasserteil beidseitig mit den Fingern wieder aus der Verankerung drücken. Das Rohr abheben und ab Punkt 2 wieder weiter und neu einsetzen.


          • Zubehör


          ENTLÜFTERSET BMD

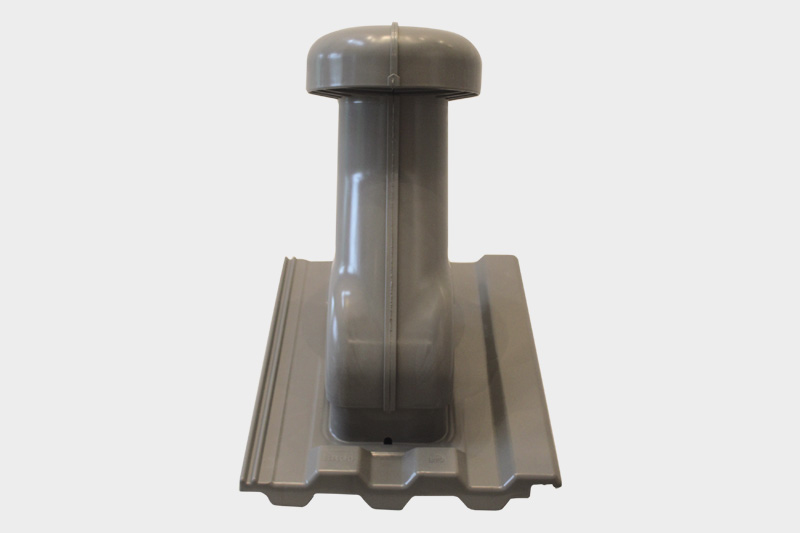

          Bild ERGO-Entlüfterset BMD

          passend zum Anschluss an:

          - Bramac Markant

          Verfügbare Farben:

          PRODUKTVORTEILE

          • Rohrdurchmesser 125 mm -
            extrem hoher Lüftungsquerschnitt
          • Schwitzwasserableitung über das Dach
          • Innenliegender Zahnkranz für eine
            dauerhafte, senkrechte Rohrstellung
            • Technische Daten



              Material:                       Hochwertiger Kunststoff mit UV-Schutz

              Rohrdurchmesser:      125 mm durchgehend

              Lüftungsquerschnitt:  122,65 cm2

              Flexanschluss:            125 mm Durchmesser mit Übergang (Reduzierung) auf 100 mm

              Set besteht aus:          - Grundplatte mit integrierter Schwitzwasserentsorgung

                                                    - Rundes Entlüfterrohr NW 125 mm

                                                    - Flexanschluss 650 mm lang, NW 125 mm mit Übergang auf 100 mm

                                                    - Dachbahnanschluss

              Geeignet für:                Steildächer mit einer Dachneigung von 15 bis 60 Grad


            • Beschreibung



              ERGO-Entlüftersets überzeugen den qualitätsbewussten Handwerker durch die 7 Plus:

              - Schwitzwasserableitung über Dach
              - Innenliegender Zahnkranz zur Verschubsicherung
              - Geeignet für Dachneigungen von 15° bis 60°
              - Zwei Universaltypen mit Bleischürze
              - Hoher Lüftungsquerschnitt
              - Dachbahnanschluss-Element nach ÖNORM B 4119
              - Farbgarantie für viele Jahre


              Anwendungsbereich

              - Passend zum Anschluss an Bramac Markant
              - Raumentlüfter für Küchen- und Sanitäranlagen sowie Abwasserrohrentlüftungen
              - Sekundenschnelle Montage

              Hinweise zur Verarbeitung


              Einbauanleitung ERGO-Entlüftersets Rund


              1) Grundplatte mit aufgeschweißtem Schwitzwasseranschluss einbauen.

              2) Rohr provisorisch aufstecken.

              3) Rohr gerade bzw. senkrecht ausrichten.

              4) Rohr aufdrücken bis es mit einem hörbaren KLICK einrastet.

              5) Das ERGO-Entlüfterset ist fertig montiert - OK.

              6) Wenn die senkrechte Stellung nicht optimal erreicht wurde, das Rohr durch einen Griff von unten in den Schwitzwasserteil beidseitig mit den Fingern wieder aus der Verankerung drücken. Das Rohr abheben und ab Punkt 2 wieder weiter und neu einsetzen.


            • Zubehör



            ENTLÜFTERSET EED


            Bild ERGO-Entlüfterset EED

            passend zum Anschluss an:

            - Eternit Europa Dachstein


            Verfügbare Farben:

            PRODUKTVORTEILE

            • Rohrdurchmesser 125 mm -
              extrem hoher Lüftungsquerschnitt
            • Schwitzwasserableitung über das Dach
            • Innenliegender Zahnkranz für eine
              dauerhafte, senkrechte Rohrstellung
              • Technische Daten



                Material:                       Hochwertiger Kunststoff mit UV-Schutz

                Rohrdurchmesser:      125 mm durchgehend

                Lüftungsquerschnitt:  122,65 cm2

                Flexanschluss:            125 mm Durchmesser mit Übergang (Reduzierung) auf 100 mm

                Set besteht aus:          - Grundplatte mit integrierter Schwitzwasserentsorgung

                                                      - Rundes Entlüfterrohr NW 125 mm

                                                      - Flexanschluss 650 mm lang, NW 125 mm mit Übergang auf 100 mm

                                                      - Dachbahnanschluss

                Geeignet für:                Steildächer mit einer Dachneigung von 15 bis 60 Grad


              • Beschreibung



                ERGO-Entlüftersets überzeugen den qualitätsbewussten Handwerker durch die 7 Plus:

                - Schwitzwasserableitung über Dach
                - Innenliegender Zahnkranz zur Verschubsicherung
                - Geeignet für Dachneigungen von 15° bis 60°
                - Zwei Universaltypen mit Bleischürze
                - Hoher Lüftungsquerschnitt
                - Dachbahnanschluss-Element nach ÖNORM B 4119
                - Farbgarantie für viele Jahre


                Anwendungsbereich

                - Passend zum Anschluss an Eternit Europa Dachstein
                - Raumentlüfter für Küchen- und Sanitäranlagen sowie Abwasserrohrentlüftungen
                - Sekundenschnelle Montage

                Hinweise zur Verarbeitung


                Einbauanleitung ERGO-Entlüftersets Rund


                1) Grundplatte mit aufgeschweißtem Schwitzwasseranschluss einbauen.

                2) Rohr provisorisch aufstecken.

                3) Rohr gerade bzw. senkrecht ausrichten.

                4) Rohr aufdrücken bis es mit einem hörbaren KLICK einrastet.

                5) Das ERGO-Entlüfterset ist fertig montiert - OK.

                6) Wenn die senkrechte Stellung nicht optimal erreicht wurde, das Rohr durch einen Griff von unten in den Schwitzwasserteil beidseitig mit den Fingern wieder aus der Verankerung drücken. Das Rohr abheben und ab Punkt 2 wieder weiter und neu einsetzen.


              • Zubehör



              ENTLÜFTERSET ESD


              Bild ERGO-Entlüfterset ESD

              passend zum Anschluss an:

              - Eternit Europa Strangfalz Dachstein

              Verfügbare Farben:

              PRODUKTVORTEILE

              • Rohrdurchmesser 125 mm -
                extrem hoher Lüftungsquerschnitt
              • Schwitzwasserableitung über das Dach
              • Innenliegender Zahnkranz für eine
                dauerhafte, senkrechte Rohrstellung
                • Technische Daten



                  Material:                       Hochwertiger Kunststoff mit UV-Schutz

                  Rohrdurchmesser:      125 mm durchgehend

                  Lüftungsquerschnitt:  122,65 cm2

                  Flexanschluss:            125 mm Durchmesser mit Übergang (Reduzierung) auf 100 mm

                  Set besteht aus:          - Grundplatte mit integrierter Schwitzwasserentsorgung

                                                        - Rundes Entlüfterrohr NW 125 mm

                                                        - Flexanschluss 650 mm lang, NW 125 mm mit Übergang auf 100 mm

                                                        - Dachbahnanschluss

                  Geeignet für:                Steildächer mit einer Dachneigung von 15 bis 60 Grad


                • Beschreibung



                  ERGO-Entlüftersets überzeugen den qualitätsbewussten Handwerker durch die 7 Plus:

                  - Schwitzwasserableitung über Dach
                  - Innenliegender Zahnkranz zur Verschubsicherung
                  - Geeignet für Dachneigungen von 15° bis 60°
                  - Zwei Universaltypen mit Bleischürze
                  - Hoher Lüftungsquerschnitt
                  - Dachbahnanschluss-Element nach ÖNORM B 4119
                  - Farbgarantie für viele Jahre


                  Anwendungsbereich

                  - Passend zum Anschluss an Eternit Strangfalz Dachstein
                  - Raumentlüfter für Küchen- und Sanitäranlagen sowie Abwasserrohrentlüftungen
                  - Sekundenschnelle Montage

                  Hinweise zur Verarbeitung


                  Einbauanleitung ERGO-Entlüftersets Rund


                  1) Grundplatte mit aufgeschweißtem Schwitzwasseranschluss einbauen.

                  2) Rohr provisorisch aufstecken.

                  3) Rohr gerade bzw. senkrecht ausrichten.

                  4) Rohr aufdrücken bis es mit einem hörbaren KLICK einrastet.

                  5) Das ERGO-Entlüfterset ist fertig montiert - OK.

                  6) Wenn die senkrechte Stellung nicht optimal erreicht wurde, das Rohr durch einen Griff von unten in den Schwitzwasserteil beidseitig mit den Fingern wieder aus der Verankerung drücken. Das Rohr abheben und ab Punkt 2 wieder weiter und neu einsetzen.


                • Zubehör



                ENTLÜFTERSET BUV


                Bild ERGO-Entlüfterset BUV


                universell passend zum Anschluss an:

                - Alle Betondachsteine mit einer Breite von ca. 330 mm
                - Bramac Adria / Dolomit
                - Eternit Heidelberger / Verona-Dachstein

                Verfügbare Farben:



                PRODUKTVORTEILE

                • Rohrdurchmesser 125 mm -
                  extrem hoher Lüftungsquerschnitt
                • Schwitzwasserableitung über das Dach
                • Innenliegender Zahnkranz für eine
                  dauerhafte, senkrechte Rohrstellung


                  • Technische Daten



                    Material:                        Hochwertiger Kunststoff mit UV-Schutz

                    Grundplatte:                 Format 33 x 42 cm

                    Rohrdurchmesser:      125 mm durchgehend

                    Lüftungsquerschnitt:  122,65 cm2

                    Flexanschluss:            125 mm Durchmesser mit Übergang (Reduzierung) auf 100 mm

                    Set besteht aus:          - Grundplatte mit integrierter Schwitzwasserentsorgung

                                                          - Rundes Entlüfterrohr NW 125 mm

                                                          - Flexanschluss 650 mm lang, NW 125 mm mit Übergang auf 100 mm

                                                          - Dachbahnanschluss

                    Geeignet für:                Steildächer mit einer Dachneigung von 15 bis 60 Grad


                  • Beschreibung



                    ERGO-Entlüftersets überzeugen den qualitätsbewussten Handwerker durch die 7 Plus:

                    - Schwitzwasserableitung über Dach
                    - Innenliegender Zahnkranz zur Verschubsicherung
                    - Geeignet für Dachneigungen von 15° bis 60°
                    - Zwei Universaltypen mit Bleischürze
                    - Hoher Lüftungsquerschnitt
                    - Dachbahnanschluss-Element nach ÖNORM B 4119
                    - Farbgarantie für viele Jahre


                    Anwendungsbereich

                    - Passend zum Anschluss an alle Betondachsteine mit einer Breite von ca. 330 mm
                    - Raumentlüfter für Küchen- und Sanitäranlagen sowie Abwasserrohrentlüftungen
                    - Sekundenschnelle Montage

                    Hinweise zur Verarbeitung


                    Einbauanleitung ERGO-Entlüftersets Rund


                    1) Auf der Grundplatte ist oben und links seitlich ein Dichtkeil zu befestigen (wird NICHT mitgeliefert).

                    2) Grundplatte mit aufgeschweißtem Schwitzwasseranschluss einbauen.

                    3) Rohr provisorisch aufstecken.

                    3) Rohr gerade bzw. senkrecht ausrichten.

                    5) Rohr aufdrücken bis es mit einem hörbaren KLICK einrastet.

                    6) Das ERGO-Entlüfterset ist fertig montiert - OK.

                    7) Wenn die senkrechte Stellung nicht optimal erreicht wurde, das Rohr durch einen Griff von unten in den Schwitzwasserteil beidseitig mit den Fingern wieder aus der Verankerung drücken. Das Rohr abheben und ab Punkt 2 wieder weiter und neu einsetzen.


                  • Zubehör



                  ENTLÜFTERSET TLD


                  Bild ERGO-Entlüfterset TLD


                  passend zum Anschluss an:

                  - Tondach Landdach
                  - Tondach Landdach Verschiebeziegel

                  Verfügbare Farben:



                  PRODUKTVORTEILE

                  • Rohrdurchmesser 125 mm -
                    extrem hoher Lüftungsquerschnitt
                  • Schwitzwasserableitung über das Dach
                  • Innenliegender Zahnkranz für eine
                    dauerhafte, senkrechte Rohrstellung
                    • Technische Daten



                      Material:                       Hochwertiger Kunststoff mit UV-Schutz

                      Grundplatte:                Format 40 x 40 cm

                      Rohrdurchmesser:      125 mm durchgehend

                      Lüftungsquerschnitt:  122,65 cm2

                      Flexanschluss:            125 mm Durchmesser mit Übergang (Reduzierung) auf 100 mm

                      Set besteht aus:          - Grundplatte mit integrierter Schwitzwasserentsorgung

                                                            - Rundes Entlüfterrohr NW 125 mm

                                                            - Flexanschluss 650 mm lang, NW 125 mm mit Übergang auf 100 mm

                                                            - Dachbahnanschluss

                      Geeignet für:                Steildächer mit einer Dachneigung von 15 bis 60 Grad


                    • Beschreibung



                      ERGO-Entlüftersets überzeugen den qualitätsbewussten Handwerker durch die 7 Plus:

                      - Schwitzwasserableitung über Dach
                      - Innenliegender Zahnkranz zur Verschubsicherung
                      - Geeignet für Dachneigungen von 15° bis 60°
                      - Zwei Universaltypen mit Bleischürze
                      - Hoher Lüftungsquerschnitt
                      - Dachbahnanschluss-Element nach ÖNORM B 4119
                      - Farbgarantie für viele Jahre


                      Anwendungsbereich

                      - Passend zum Anschluss an Tondach Landdach und Landdach Verschiebeziegel
                      - Raumentlüfter für Küchen- und Sanitäranlagen sowie Abwasserrohrentlüftungen
                      - Sekundenschnelle Montage

                      Hinweise zur Verarbeitung


                      Einbauanleitung ERGO-Entlüftersets Rund


                      1) Grundplatte mit aufgeschweißtem Schwitzwasseranschluss einbauen.

                      2) Rohr provisorisch aufstecken.

                      3) Rohr gerade bzw. senkrecht ausrichten.

                      4) Rohr aufdrücken bis es mit einem hörbaren KLICK einrastet.

                      5) Das ERGO-Entlüfterset ist fertig montiert - OK.

                      6) Wenn die senkrechte Stellung nicht optimal erreicht wurde, das Rohr durch einen Griff von unten in den Schwitzwasserteil beidseitig mit den Fingern wieder aus der Verankerung drücken. Das Rohr abheben und ab Punkt 2 wieder weiter und neu einsetzen.


                    • Zubehör



                    ENTLÜFTERSET TSU


                    Bild ERGO-Entlüfterset TSU


                    passend zum Anschluss an:

                    - Tondach Sulm
                    - Tondach Sulm Verschiebeziegel

                    Verfügbare Farben:



                    PRODUKTVORTEILE

                    • Rohrdurchmesser 125 mm -
                      extrem hoher Lüftungsquerschnitt
                    • Schwitzwasserableitung über das Dach
                    • Innenliegender Zahnkranz für eine
                      dauerhafte, senkrechte Rohrstellung
                      • Technische Daten



                        Material:                       Hochwertiger Kunststoff mit UV-Schutz

                        Rohrdurchmesser:      125 mm durchgehend

                        Lüftungsquerschnitt:  122,65 cm2

                        Flexanschluss:            125 mm Durchmesser mit Übergang (Reduzierung) auf 100 mm

                        Set besteht aus:          - Grundplatte mit integrierter Schwitzwasserentsorgung

                                                              - Rundes Entlüfterrohr NW 125 mm

                                                              - Flexanschluss 650 mm lang, NW 125 mm mit Übergang auf 100 mm

                                                              - Dachbahnanschluss

                        Geeignet für:                Steildächer mit einer Dachneigung von 15 bis 60 Grad


                      • Beschreibung



                        ERGO-Entlüftersets überzeugen den qualitätsbewussten Handwerker durch die 7 Plus:

                        - Schwitzwasserableitung über Dach
                        - Innenliegender Zahnkranz zur Verschubsicherung
                        - Geeignet für Dachneigungen von 15° bis 60°
                        - Zwei Universaltypen mit Bleischürze
                        - Hoher Lüftungsquerschnitt
                        - Dachbahnanschluss-Element nach ÖNORM B 4119
                        - Farbgarantie für viele Jahre


                        Anwendungsbereich

                        - Passend zum Anschluss an Tondach Sulm und Sulm Verschiebeziegel
                        - Raumentlüfter für Küchen- und Sanitäranlagen sowie Abwasserrohrentlüftungen
                        - Sekundenschnelle Montage

                        Hinweise zur Verarbeitung


                        Einbauanleitung ERGO-Entlüftersets Rund


                        1) Grundplatte mit aufgeschweißtem Schwitzwasseranschluss einbauen.

                        2) Rohr provisorisch aufstecken.

                        3) Rohr gerade bzw. senkrecht ausrichten.

                        4) Rohr aufdrücken bis es mit einem hörbaren KLICK einrastet.

                        5) Das ERGO-Entlüfterset ist fertig montiert - OK.

                        6) Wenn die senkrechte Stellung nicht optimal erreicht wurde, das Rohr durch einen Griff von unten in den Schwitzwasserteil beidseitig mit den Fingern wieder aus der Verankerung drücken. Das Rohr abheben und ab Punkt 2 wieder weiter und neu einsetzen.


                      • Zubehör



                      ENTLÜFTERSET TSG


                      Bild ERGO-Entlüfterset TSG

                      passend zum Anschluss an:

                      - Tondach Strangfalz gepresst

                      Verfügbare Farben:



                      PRODUKTVORTEILE

                      • Rohrdurchmesser 125 mm -
                        extrem hoher Lüftungsquerschnitt
                      • Schwitzwasserableitung über das Dach
                      • Innenliegender Zahnkranz für eine
                        dauerhafte, senkrechte Rohrstellung
                        • Technische Daten



                          Material:                       Hochwertiger Kunststoff mit UV-Schutz

                          Rohrdurchmesser:      125 mm durchgehend

                          Lüftungsquerschnitt:  122,65 cm2

                          Flexanschluss:            125 mm Durchmesser mit Übergang (Reduzierung) auf 100 mm

                          Set besteht aus:          - Grundplatte mit integrierter Schwitzwasserentsorgung

                                                                - Rundes Entlüfterrohr NW 125 mm

                                                                - Flexanschluss 650 mm lang, NW 125 mm mit Übergang auf 100 mm

                                                                - Dachbahnanschluss

                          Geeignet für:                Steildächer mit einer Dachneigung von 15 bis 60 Grad


                        • Beschreibung



                          ERGO-Entlüftersets überzeugen den qualitätsbewussten Handwerker durch die 7 Plus:

                          - Schwitzwasserableitung über Dach
                          - Innenliegender Zahnkranz zur Verschubsicherung
                          - Geeignet für Dachneigungen von 15° bis 60°
                          - Zwei Universaltypen mit Bleischürze
                          - Hoher Lüftungsquerschnitt
                          - Dachbahnanschluss-Element nach ÖNORM B 4119
                          - Farbgarantie für viele Jahre


                          Anwendungsbereich

                          - Passend zum Anschluss an Tondach Strangfalz gepresst
                          - Raumentlüfter für Küchen- und Sanitäranlagen sowie Abwasserrohrentlüftungen
                          - Sekundenschnelle Montage

                          Hinweise zur Verarbeitung


                          Einbauanleitung ERGO-Entlüftersets Rund


                          1) Grundplatte mit aufgeschweißtem Schwitzwasseranschluss einbauen.

                          2) Rohr provisorisch aufstecken.

                          3) Rohr gerade bzw. senkrecht ausrichten.

                          4) Rohr aufdrücken bis es mit einem hörbaren KLICK einrastet.

                          5) Das ERGO-Entlüfterset ist fertig montiert - OK.

                          6) Wenn die senkrechte Stellung nicht optimal erreicht wurde, das Rohr durch einen Griff von unten in den Schwitzwasserteil beidseitig mit den Fingern wieder aus der Verankerung drücken. Das Rohr abheben und ab Punkt 2 wieder weiter und neu einsetzen.


                        • Zubehör



                        ENTLÜFTERSET TNO


                        Bild ERGO-Entlüfterset TNO

                        passend zum Anschluss an:

                        - Tondach Norma
                        - Tondach Wiener Norma

                        Verfügbare Farben:



                        PRODUKTVORTEILE

                        • Rohrdurchmesser 125 mm -
                          extrem hoher Lüftungsquerschnitt
                        • Schwitzwasserableitung über das Dach
                        • Innenliegender Zahnkranz für eine
                          dauerhafte, senkrechte Rohrstellung
                          • Technische Daten



                            Material:                       Hochwertiger Kunststoff mit UV-Schutz

                            Rohrdurchmesser:      125 mm durchgehend

                            Lüftungsquerschnitt:  122,65 cm2

                            Flexanschluss:            125 mm Durchmesser mit Übergang (Reduzierung) auf 100 mm

                            Set besteht aus:          - Grundplatte mit integrierter Schwitzwasserentsorgung

                                                                  - Rundes Entlüfterrohr NW 125 mm

                                                                  - Flexanschluss 650 mm lang, NW 125 mm mit Übergang auf 100 mm

                                                                  - Dachbahnanschluss

                            Geeignet für:                Steildächer mit einer Dachneigung von 15 bis 60 Grad


                          • Beschreibung



                            ERGO-Entlüftersets überzeugen den qualitätsbewussten Handwerker durch die 7 Plus:

                            - Schwitzwasserableitung über Dach
                            - Innenliegender Zahnkranz zur Verschubsicherung
                            - Geeignet für Dachneigungen von 15° bis 60°
                            - Zwei Universaltypen mit Bleischürze
                            - Hoher Lüftungsquerschnitt
                            - Dachbahnanschluss-Element nach ÖNORM B 4119
                            - Farbgarantie für viele Jahre


                            Anwendungsbereich

                            - Passend zum Anschluss an Tondach Norma und Wiener Norma
                            - Raumentlüfter für Küchen- und Sanitäranlagen sowie Abwasserrohrentlüftungen
                            - Sekundenschnelle Montage

                            Hinweise zur Verarbeitung


                            Einbauanleitung ERGO-Entlüftersets Rund


                            1) Grundplatte mit aufgeschweißtem Schwitzwasseranschluss einbauen.

                            2) Rohr provisorisch aufstecken.

                            3) Rohr gerade bzw. senkrecht ausrichten.

                            4) Rohr aufdrücken bis es mit einem hörbaren KLICK einrastet.

                            5) Das ERGO-Entlüfterset ist fertig montiert - OK.

                            6) Wenn die senkrechte Stellung nicht optimal erreicht wurde, das Rohr durch einen Griff von unten in den Schwitzwasserteil beidseitig mit den Fingern wieder aus der Verankerung drücken. Das Rohr abheben und ab Punkt 2 wieder weiter und neu einsetzen.


                          • Zubehör



                          ENTLÜFTERSET TUV

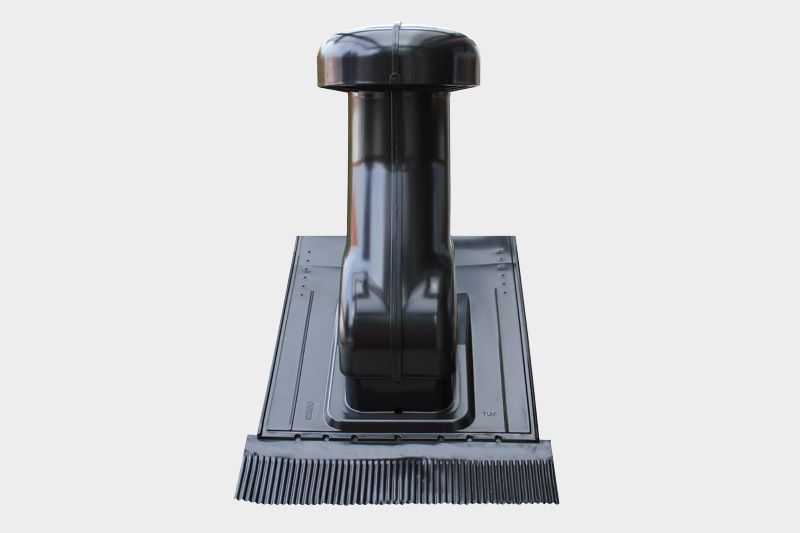

                          Bild ERGO-Entlüfterset TUV

                          universell passend zum Anschluss an:

                          - Alle profilierten Tondachziegel
                          - Bramac 7° DachSystem
                          - Bramac Max

                          Verfügbare Farben:



                          PRODUKTVORTEILE

                          • Rohrdurchmesser 125 mm -
                            extrem hoher Lüftungsquerschnitt
                          • Schwitzwasserableitung über das Dach
                          • Innenliegender Zahnkranz für eine
                            dauerhafte, senkrechte Rohrstellung
                            • Technische Daten



                              Material:                       Hochwertiger Kunststoff mit UV-Schutz

                              Rohrdurchmesser:      125 mm durchgehend

                              Lüftungsquerschnitt:  122,65 cm2

                              Flexanschluss:            125 mm Durchmesser mit Übergang (Reduzierung) auf 100 mm

                              Set besteht aus:          - Grundplatte mit integrierter Schwitzwasserentsorgung

                                                                    - Rundes Entlüfterrohr NW 125 mm

                                                                    - Flexanschluss 650 mm lang, NW 125 mm mit Übergang auf 100 mm

                                                                    - Dachbahnanschluss

                              Geeignet für:                Steildächer mit einer Dachneigung von 15 bis 60 Grad


                            • Beschreibung



                              ERGO-Entlüftersets überzeugen den qualitätsbewussten Handwerker durch die 7 Plus:

                              - Schwitzwasserableitung über Dach
                              - Innenliegender Zahnkranz zur Verschubsicherung
                              - Geeignet für Dachneigungen von 15° bis 60°
                              - Zwei Universaltypen mit Bleischürze
                              - Hoher Lüftungsquerschnitt
                              - Dachbahnanschluss-Element nach ÖNORM B 4119
                              - Farbgarantie für viele Jahre


                              Anwendungsbereich

                              - Passend zum Anschluss an alle profilierten Tondachziegel sowie zusätzlich an Bramac 7° DachSystem und Bramac Max
                              - Raumentlüfter für Küchen- und Sanitäranlagen sowie Abwasserrohrentlüftungen
                              - Sekundenschnelle Montage

                              Hinweise zur Verarbeitung

                              ACHTUNG: Im Bereich der Bleischürze ist eine stehende Dachlatte einzuziehen, die am Dachziegel anliegt!


                              Einbauanleitung ERGO-Entlüftersets Rund


                              1) Auf der Grundplatte ist oben und beidseitig ein Dichtkeil zu befestigen (wird NICHT mitgeliefert).

                              2) Grundplatte mit aufgeschweißtem Schwitzwasseranschluss einbauen.

                              3) Rohr provisorisch aufstecken.

                              4) Rohr gerade bzw. senkrecht ausrichten.

                              5) Rohr aufdrücken bis es mit einem hörbaren KLICK einrastet.

                              6) Das ERGO-Entlüfterset ist fertig montiert - OK.

                              7) Wenn die senkrechte Stellung nicht optimal erreicht wurde, das Rohr durch einen Griff von unten in den Schwitzwasserteil beidseitig mit den Fingern wieder aus der Verankerung drücken. Das Rohr abheben und ab Punkt 2 wieder weiter und neu einsetzen.


                            • Zubehör



                            ENTLÜFTERSET TBI


                            Bild ERGO-Entlüfterset TBI


                            passend zum Anschluss an:

                            - Biber

                            Verfügbare Farben:



                            PRODUKTVORTEILE

                            • Rohrdurchmesser 125 mm -
                              extrem hoher Lüftungsquerschnitt
                            • Schwitzwasserableitung über das Dach
                            • Innenliegender Zahnkranz für eine
                              dauerhafte, senkrechte Rohrstellung
                              • Technische Daten



                                Material:                       Hochwertiger Kunststoff mit UV-Schutz

                                Grundplatte:                Format 40 x 40 cm

                                Rohrdurchmesser:      125 mm durchgehend

                                Lüftungsquerschnitt:  122,65 cm2

                                Flexanschluss:            125 mm Durchmesser mit Übergang (Reduzierung) auf 100 mm

                                Set besteht aus:          - Grundplatte mit integrierter Schwitzwasserentsorgung

                                                                      - Rundes Entlüfterrohr NW 125 mm

                                                                      - Flexanschluss 650 mm lang, NW 125 mm mit Übergang auf 100 mm

                                                                      - Dachbahnanschluss

                                Geeignet für:                Steildächer mit einer Dachneigung von 15 bis 60 Grad


                              • Beschreibung



                                ERGO-Entlüftersets überzeugen den qualitätsbewussten Handwerker durch die 7 Plus:

                                - Schwitzwasserableitung über Dach
                                - Innenliegender Zahnkranz zur Verschubsicherung
                                - Geeignet für Dachneigungen von 15° bis 60°
                                - Zwei Universaltypen mit Bleischürze
                                - Hoher Lüftungsquerschnitt
                                - Dachbahnanschluss-Element nach ÖNORM B 4119
                                - Farbgarantie für viele Jahre


                                Anwendungsbereich

                                - Passend zum Anschluss an Biber
                                - Raumentlüfter für Küchen- und Sanitäranlagen sowie Abwasserrohrentlüftungen
                                - Sekundenschnelle Montage

                                Hinweise zur Verarbeitung


                                Einbauanleitung ERGO-Entlüftersets Rund


                                1) Grundplatte mit aufgeschweißtem Schwitzwasseranschluss einbauen.

                                2) Rohr provisorisch aufstecken.

                                3) Rohr gerade bzw. senkrecht ausrichten.

                                4) Rohr aufdrücken bis es mit einem hörbaren KLICK einrastet.

                                5) Das ERGO-Entlüfterset ist fertig montiert - OK.

                                6) Wenn die senkrechte Stellung nicht optimal erreicht wurde, das Rohr durch einen Griff von unten in den Schwitzwasserteil beidseitig mit den Fingern wieder aus der Verankerung drücken. Das Rohr abheben und ab Punkt 2 wieder weiter und neu einsetzen.


                              • Zubehör



                              ENTLÜFTERSET TBD


                              Bild ERGO-Entlüfterset TBD


                              passend zum Anschluss an:

                              - Biber Doppeldeckung

                              Verfügbare Farben:



                              PRODUKTVORTEILE

                              • Rohrdurchmesser 125 mm -
                                extrem hoher Lüftungsquerschnitt
                              • Schwitzwasserableitung über das Dach
                              • Innenliegender Zahnkranz für eine
                                dauerhafte, senkrechte Rohrstellung
                                • Technische Daten



                                  Material:                       Hochwertiger Kunststoff mit UV-Schutz

                                  Grundplatte:                Format 40 x 40 cm

                                  Rohrdurchmesser:      125 mm durchgehend

                                  Lüftungsquerschnitt:  122,65 cm2

                                  Flexanschluss:            125 mm Durchmesser mit Übergang (Reduzierung) auf 100 mm

                                  Set besteht aus:          - Grundplatte mit integrierter Schwitzwasserentsorgung

                                                                        - Rundes Entlüfterrohr NW 125 mm

                                                                        - Flexanschluss 650 mm lang, NW 125 mm mit Übergang auf 100 mm

                                                                        - Dachbahnanschluss

                                  Geeignet für:                Steildächer mit einer Dachneigung von 15 bis 60 Grad


                                • Beschreibung



                                  ERGO-Entlüftersets überzeugen den qualitätsbewussten Handwerker durch die 7 Plus:

                                  - Schwitzwasserableitung über Dach
                                  - Innenliegender Zahnkranz zur Verschubsicherung
                                  - Geeignet für Dachneigungen von 15° bis 60°
                                  - Zwei Universaltypen mit Bleischürze
                                  - Hoher Lüftungsquerschnitt
                                  - Dachbahnanschluss-Element nach ÖNORM B 4119
                                  - Farbgarantie für viele Jahre


                                  Anwendungsbereich

                                  - Passend zum Anschluss an Biber Doppeldeckung
                                  - Raumentlüfter für Küchen- und Sanitäranlagen sowie Abwasserrohrentlüftungen
                                  - Sekundenschnelle Montage

                                  Hinweise zur Verarbeitung


                                  Einbauanleitung ERGO-Entlüftersets Rund


                                  1) Grundplatte mit aufgeschweißtem Schwitzwasseranschluss einbauen.

                                  2) Rohr provisorisch aufstecken.

                                  3) Rohr gerade bzw. senkrecht ausrichten.

                                  4) Rohr aufdrücken bis es mit einem hörbaren KLICK einrastet.

                                  5) Das ERGO-Entlüfterset ist fertig montiert - OK.

                                  6) Wenn die senkrechte Stellung nicht optimal erreicht wurde, das Rohr durch einen Griff von unten in den Schwitzwasserteil beidseitig mit den Fingern wieder aus der Verankerung drücken. Das Rohr abheben und ab Punkt 2 wieder weiter und neu einsetzen.


                                • Zubehör



                                ENTLÜFTERSET W6


                                Bild ERGO-Entlüftersets W6

                                passend zum Anschluss an:

                                - Eternit Welle Profil 5 und 6
                                - Eternit Wellplatte Rustica


                                Verfügbare Farben:



                                PRODUKTVORTEILE

                                • Kompakte Setversion inkl. Flexanschluss




                                  • Technische Daten



                                    Material:                       Kunststoff

                                    Grundplatte:                Format 601 x 482 mm

                                    Rohrdurchmesser:      100 mm durchgehend

                                    Flexanschluss:            100 mm Durchmesser mit Übergang (Reduzierung) auf 70 mm

                                    Set besteht aus:          - Grundplatte

                                                                          - Rundes Entlüfterrohr NW 100 mm

                                                                          - Flexanschluss 500 mm lang, NW 100 mm mit Übergang auf 70 mm

                                    Geeignet für:                Steildächer mit einer Dachneigung von 20 bis 50 Grad


                                  • Beschreibung



                                    Anwendungsbereich

                                    - Passend zum Anschluss an Eternit Welle Profil 5 und 6 sowie Wellplatten Rustica
                                    - Raumentlüfter für Küchen- und Sanitäranlagen sowie Abwasserrohrentlüftungen
                                    - Rasche Montage



                                  • Zubehör



                                  ENTLÜFTERSET W9


                                  Bild ERGO-Entlüftersets W9

                                  passend zum Anschluss an:

                                  - Eternit Welle Profil 8 und 9

                                  Verfügbare Farben:


                                  PRODUKTVORTEILE

                                  • Kompakte Setversion inkl. Flexanschluss




                                    • Technische Daten



                                      Material:                       Kunststoff

                                      Grundplatte:                Format 600 x 355 mm

                                      Rohrdurchmesser:      100 mm durchgehend

                                      Flexanschluss:            100 mm Durchmesser mit Übergang (Reduzierung) auf 70 mm

                                      Set besteht aus:          - Grundplatte

                                                                            - Rundes Entlüfterrohr NW 100 mm

                                                                            - Flexanschluss 500 mm lang, NW 100 mm mit Übergang auf 70 mm

                                      Geeignet für:                Steildächer mit einer Dachneigung von 20 bis 50 Grad


                                    • Beschreibung



                                      Anwendungsbereich

                                      - Passend zum Anschluss an Eternit Welle Profil 8 und 9
                                      - Raumentlüfter für Küchen- und Sanitäranlagen sowie Abwasserrohrentlüftungen
                                      - Rasche Montage



                                    • Zubehör





                                     © ERGO DACHZUBEHÖR
